客服電話
400-688-5863
添加微信
添加客服微信
隨時隨地掌握優(yōu)惠動態(tài)
官方微信
掃描二維碼
關(guān)注美雅化工微信公眾號
缺陷：模具沖蝕斑、孔洞、熱疲勞紋。模具磨損痕跡在鑄件上形成凸起的斑點、較深的孔穴（孔洞），或者內(nèi)澆口處大面積的沖蝕區(qū)域
|
壓鑄模具沖蝕痕跡產(chǎn)生原因及解決方案 缺陷：模具沖蝕斑、孔洞、熱疲勞紋。模具磨損痕跡在鑄件上形成凸起的斑點、較深的孔穴（孔洞），或者內(nèi)澆口處大面積的沖蝕區(qū)域 產(chǎn)生原因： 金屬液速度過快，進入型腔的金屬液中有氣泡、氧化物或者si含量過高。 改善措施： 1．核對內(nèi)澆口速度： * 鋁合金的金屬液速度應(yīng)當(dāng)在1000ips到1600ips之間 * 對于鋅合金，內(nèi)澆口速度應(yīng)當(dāng)在1200ips到2000ips之間 * 對于鎂合金，內(nèi)澆口速度應(yīng)當(dāng)在1200ips到3000ips之間（對于鎂合金，較高的內(nèi)澆口速度帶來的損傷較小） 2．核對金屬液溫度，不應(yīng)當(dāng)過高。 3．核查模具內(nèi)澆口處的溫度，如果可能，采用噴霧方式降低其溫度。 4．核查金屬液的純凈度，隨時參考氧化物凈化工序（參考第十一章硬質(zhì)點部分）。 5．核對充型時間－較長的充型時間加速內(nèi)澆口的沖蝕。 6．核查合金－過共晶合金（Si含量高）可變化的工藝范圍較小（采用較低的內(nèi)澆口速度）。 7．在鋅合金中，卷入的氣泡產(chǎn)生孔洞和“燒穿”（參考第四章氣孔改善措施）: 核查內(nèi)澆口設(shè)計－沒有按照NADCA指南進行的小的設(shè)計錯誤可以引起孔洞 改變內(nèi)澆口位置，把內(nèi)澆口移動到一個不會沖擊鋼模的位置 采用較低的沖頭速度以降低卷氣－這樣設(shè)置沖頭會較慢的運動到注料口

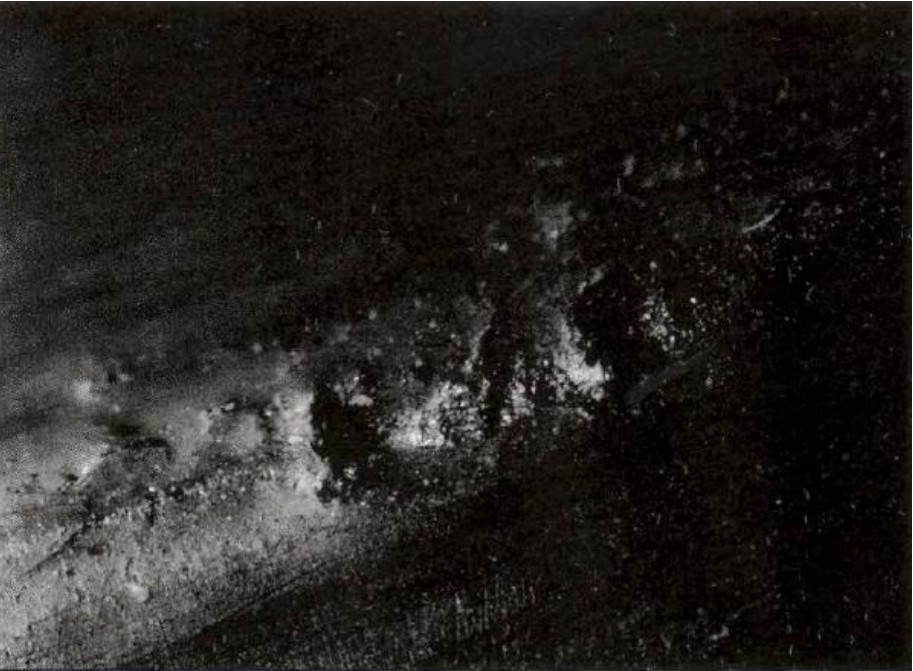

孔洞 東莞市美雅化工有限公司20多年專注高端脫模劑研發(fā)和生產(chǎn)、輔料供應(yīng)，助您買到環(huán)保好用的脫模劑產(chǎn)品。 全國脫模劑咨詢熱線：0769-22623512 更多脫模劑資訊請瀏覽官網(wǎng)：http://www.ch-trade.com.cn 櫻井脫模劑（一個集復(fù)合材料、壓鑄、聚氨酯、金屬、橡膠、EVA、PU等行業(yè)領(lǐng)域于一體的綜合性專業(yè)采購脫模劑平臺） |
Powered by Discuz! X3.5 Licensed© 2000-2023 www.ch-trade.com.cn( 粵ICP備20007749號-1 )
請發(fā)表評論
